• Upprättad 2023 av Anders Westberg
• Bilder och instruktioner för kamera avser främst Nikon D7500
• Bilder och instruktioner för blixtar avser Nikon ”Twin”, Nissin MG18, eller Sigma EM-140-DG för Nikon.

Läs Unidents ”Användarmanual för klinikfotografering” för grundinställningar och felsökning.
(knapp för att beställa – ange kundnummer och mailadress – skicka till supporten)

Läs även Nikons och Nissins egna manualer:

Manual för D7500

Manual för MF18

Inställning blixt, Sigma:

• Nissinblixten ska stå i läge ”A”. Grönt A – ”AUTO”.
• Tänk på att kort tryck på on/off ger lås, långt tryck ger off.
• Kort tryck vid låst, låser upp…
• Sigmablixt ska stå i läge ”TTL BL” och två minustecken.

Inställning kamera, D7500 (m.fl.)

Bländarförval och utlösarläge

Se även film ”1 A bländare och Single” och Nikons manual D7500 sid 6, 86.

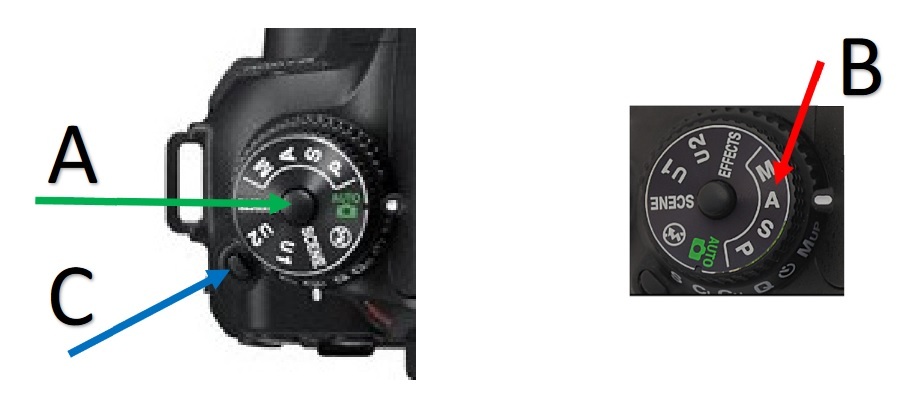

• Vredet till vänster uppe på kameran ska vara inställt på ”A”, d.v.s. bländarförval (A-Aperture)
• Det undre vredet ska stå på ”S”, singel – en bild i taget, inte serietagning
• Tryck och håll in knappen i mitten av vredet (grön pil ”A”) och vrid samtidigt det övre vredet till A (röd pil ”B”)
• Tryck och håll in knappen vid sidan av vredet (blå pil ”C”) och vrid samtidigt det undre vredet till S

ISO – sensorn ljuskänslighet

Se även film ”4 Ljusmätning iso format” och Nikons manual D7500, sid 118.

• ISO ska vara inställ på ett fast värde mellan 100 och 400. Om man väljer en högre ljuskänslighet, d.v.s. högre värde än 400 blir bilderna gryniga.

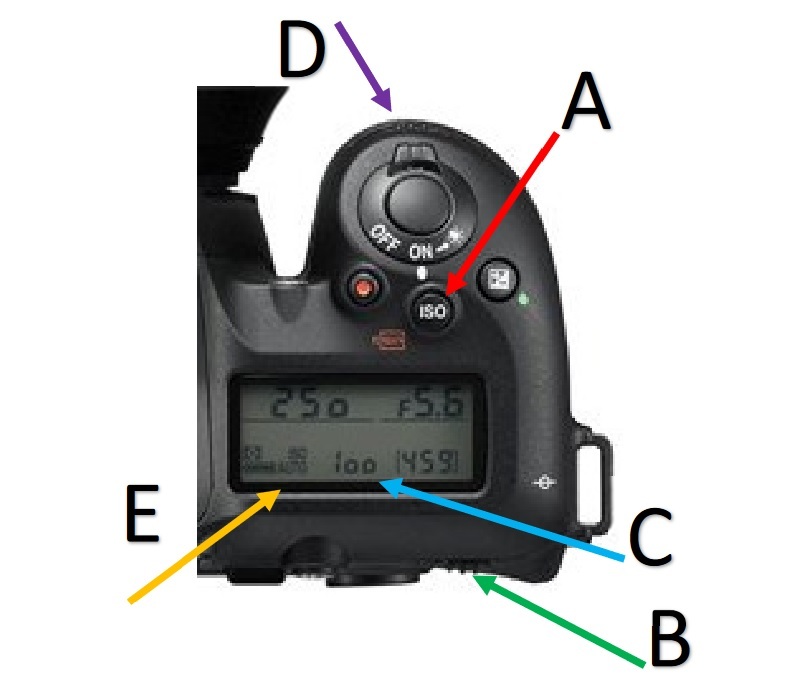

• Tryck och håll in knappen ”ISO” (röd pil ”A”). Vrid på den bakre kommandoratten (grön pil ”B”), tills det står ”400” nere i mitten i den övre displayen (blå pil ”C”)
• Tryck och håll in knappen ”ISO”. Vrid på den främre kommandoratten (lila pil ”D”), tills det står bara ”ISO” nere till vänster i den övre displayen (orange pil ”E”)

Ljusmätning – matrixmätning

Se även film ”4 Ljusmätning iso format” och Nikons manual D7500, sid 123.

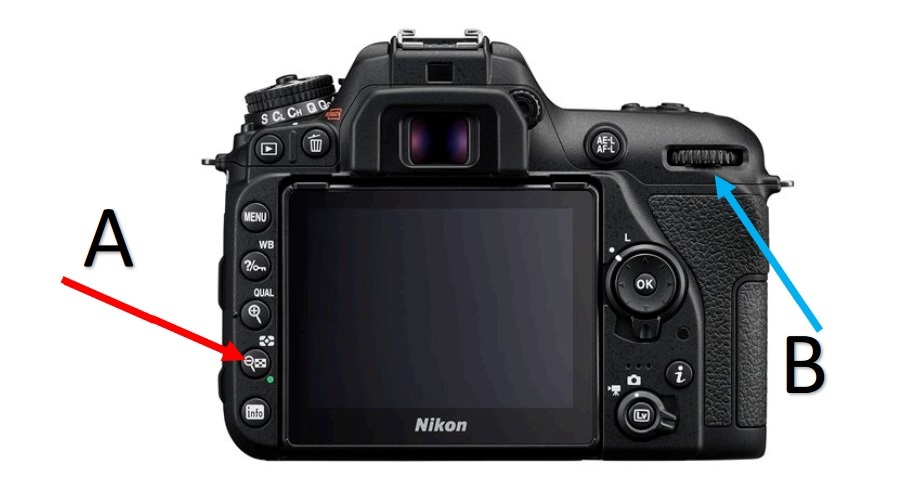

• Tryck och håll in knappen med förstoringsglas ”-” och flaggan från bilden ovan (röd pil ”A”)
• Vrid på den bakre kommandoratten (blå pil ”B”) ovan tills symbolen från bilden ovan visas i den bakre och övre displayen

En fokuspunkt i mitten

Se även film ”3 AF S S” och Nikons manual D7500, sid 123, 100.

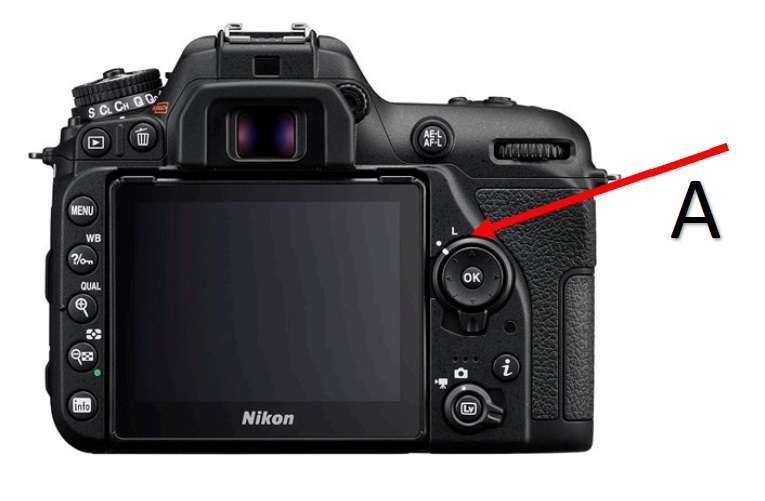

• Se till att reglaget till höger om den stora displayen inte står i läge ”L” – lock (röd pil ”A”)
• Notera att pilarna på ringen runt ”OK” är en joystick

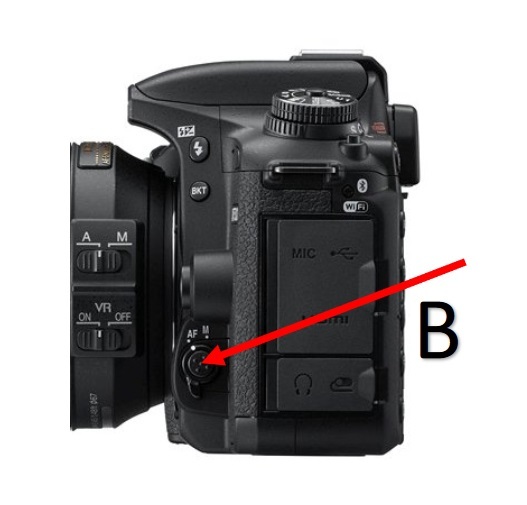

• Tryck och håll in AF-lägesknappen (röd pil ”B”) med de fem punkterna, som sitter mitt i fokuslägesväljaren
• Vrid på den främre och bakre kommandoratten, tills det står S, AF-S i den övre displayen. Släpp sedan AF-lägesknappen
• Titta i sökaren och tryck lätt på avtryckare. Nu syns en liten röd rektangel i sökaren. Det är fokuspunkten.
• Använd pilarna på ringen runt ”OK" för att placera fokuspunkten i mitten.
• Ställ sedan reglaget i läge ”L” (lock).
• Sikta med fokuspunkten på det du vill ställa skärpan på, tryck lätt på avtryckaren, komponera bilden och tryck sedan av

Inställningar för intra- och extraoral fotografering

Intraoralt

• Bländare (F): 32 (för stort skärpedjup)
• Fokus: manuellt (ställ mitt i djupled, på 3:an vid frontbild)

Extraoralt

• Bländare (F): 5,6 (för kort skärpedjup)
• Fokus: autofokus (ställ fokus på ögat)

Man ändrar bländaren med den främre kommandoratten, med förslagsvis höger pekfinger. Väljer auto eller manuell fokus med reglaget på objektivet. M/A är autofokus och M är manuellt. Vid manuellt ställer man in skärpan med fokusvredet objektivet. Avståndet i meter ser man i vitt i fönstret uppe på objektivet.

Fokuslägesväljaren på kamera ska alltid stå på ”AF”. Håll kameran så att objektivet pekar åt vänster.

Reglaget sitter i nederkant på kameran, närmast objektivet.

Tabeller för objektiv

Använd tabellerna nedan för olika objektiv: 60, 85 och 105 mm.

60 mm

Bildtyp	Avstånd	Fokus	Bländare
Detaljer	0,24	M	32
Sidobilder	0,28	M	32
Smileline, Front- och Ocklusalbilder	0,33	M	32
Profil, Enface	1,00	AF	5,6



85 mm

Bildtyp	Avstånd	Fokus	Bländare
Detaljer	0,31	M	32
Sidobilder	0,38	M	32
Smileline, Front- och Ocklusalbilder	0,45	M	32
Profil, Enface	1,50	AF	5,6



105 mm (100 mm)

Bildtyp	Avstånd	Fokus	Bländare
Detaljer	0,35	M	32
Sidobilder	0,44	M	32
Smileline, Front- och Ocklusalbilder	0,50	M	32
Profil, Enface	1,70	AF	5,6



Titta även på supportfilmen ”2 Inställning av skärpa” för ytterligare information.

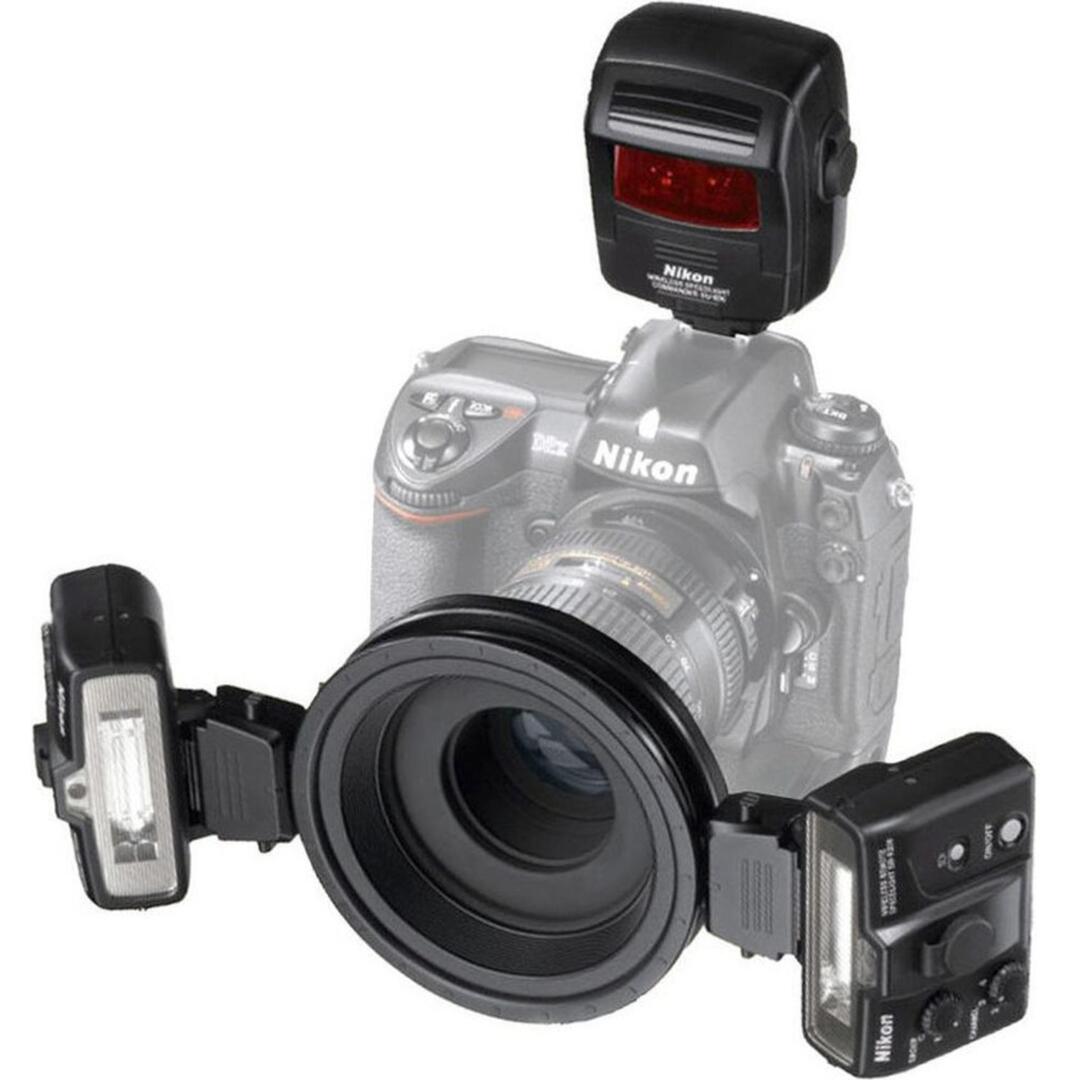

Nikon ”Twin”-blixt, två slavar och en commander

(Nikon SB-R1C1 Macro flash med SU-800 commander)

• Kontrollera att slavar och commander är inställda på samma grupp (A) och channel (1)
• Matta kontaktytor i batterifack, provar att göra rent med lite sprit på tops eller trasa.

Rekommenderar att man riktar blixtarna mer rakt fram vid extraoral – 90 grader. Vid intraoral, sikta in mot munnen - 45-60 grader. Blixtarna ska peka rakt mot motivet.

Mörka/ljusa bilder generellt

• Kontrollera och justera vid behov blixt- och eventuellt exponeringskompensationen. De är normalt inställda på 0,0
• Öka värdet för ljusare bilder och minska värdet för mörkare bilder. + ljusare, - mörkare
• En normal blixtkompensation är +0,3 eller +0,7. Tänk på att även titta på bilderna på datorn, då det kan vara svår att avgöra resultatet på kamerans lilla skärm
• Starta kamera och blixt

Blixtexponeringskompensation

Se Nikons manual D7500, sid 167

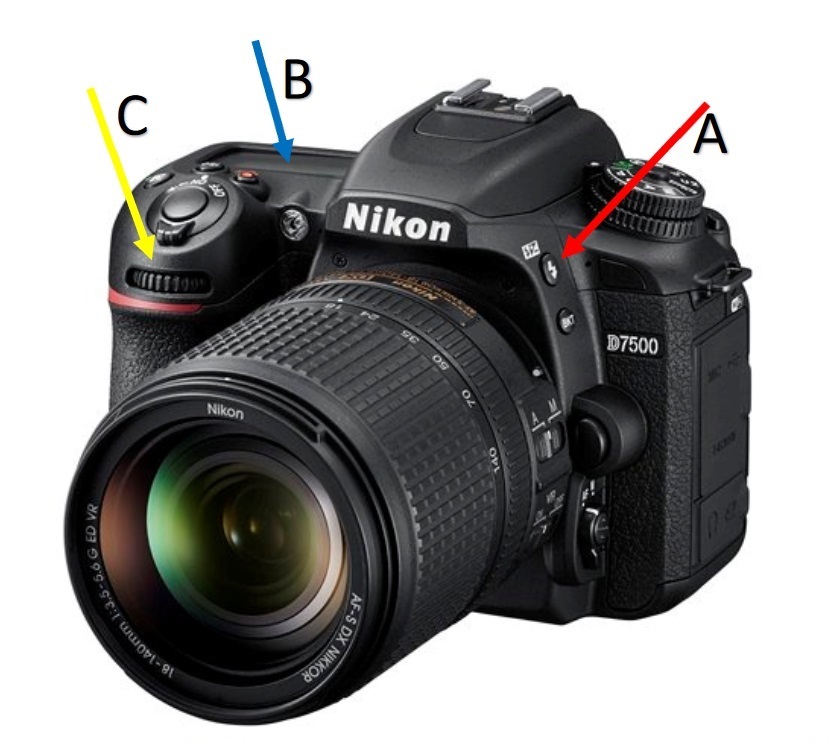

• Tryck och håll in blixtkompensationsknappen, som den röda pien ”A” visar
• Om den inbyggda blixten poppar upp, har kameran inte kontakt med macroblixten
• Tryck ner den inbyggda blixten, se till att kamera och blixt har kontakt (se Kontroll blixtkommunikation)
• Titta på den lilla displayen, blå pil ”B”. Ändra vid behov värdet med den främre kommandoratten, gul pil ”C”
• Släpp blixtkompensationsknappen

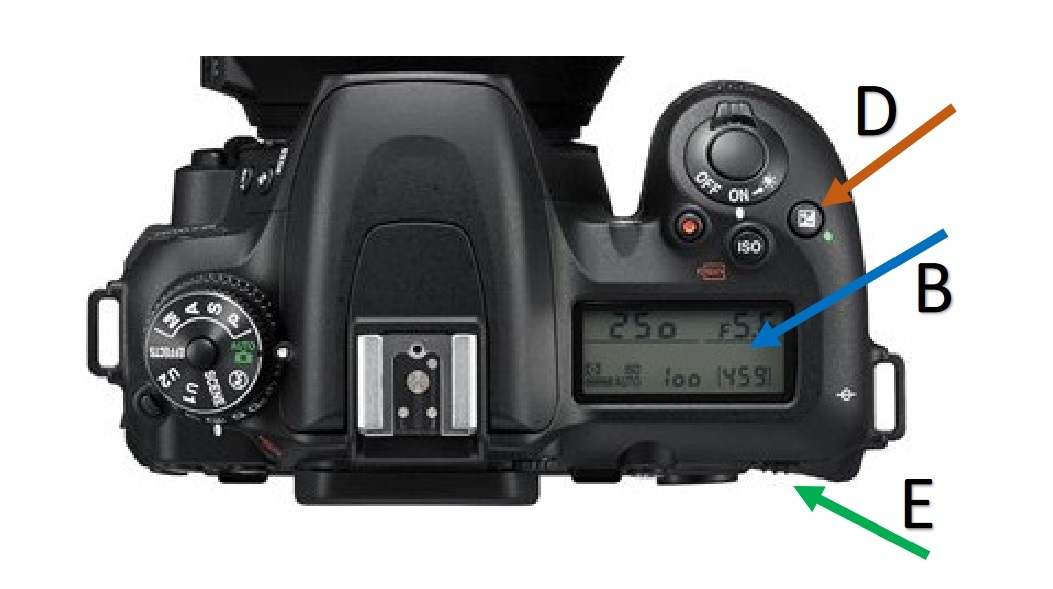

Exponeringskompensation

Se Nikons manual D7500, sid 127

• Tryck och håll in exponeringskompensationsknappen, brun pil
• Titta på den lilla displayen, blå pil. Ändra vid behov värdet med den bakre kommandoratten, grön pil ”E”
• Släpp blixtkompensationsknappen

Titta även på supportfilmerna ” 6.3 mörka eller ljusa bilder” och ” 6.4 mörka eller ljusa bilder huvuddisplay” för ytterligare information.

Mörka (eller ljusa) bilder med Nissinblixt

(Nissin MF18 macro för Nikon)

Laddbara batterier har lägre spänning och tappar effekt snabbar, detta kan ge spökfel – använd vanliga batterier.

Kontrollera:

• My TTL (i blixten): ska normalt vara 0,0. Om den är -3,0, eller inte syns något värde, så är det fel
• Om man nyligen bytt batteri kan det bero på det. Händer det ofta kontakta supporten för ytterligare hjälp
• Starta blixt och kamera. På blixten står det ”A” i grönt på displayen
• Klicka på ”Set” och gå med pilarna till ”skiftnyckeln”, klicka ”set”
• Längst upp står det nu ”Setting” och under det, ”MyTTL”. Gå med pilarna upp/ned, så att raden med ”MyTTL” blir gul
• Om det inte står något värde till vänster, klicka på pil vänster. Står det nu -3,0 (eller minus någonting) är det fel
• Använd pilarna höger/vänster, så att ”MyTTL” står på 0.0
• Klicka på ”set” och gå med pilarna till ”A”, tryck ”set”

Mörka eller ljusa bilder

Om alla bilder blir för mörka eller för ljusa, kan använda inställningen av ”MyTTL” för exponerongskompensation.

Titta även på supportfilmen ”6.5.1 Nissinblixt meny my ttl” för ytterligare information

Kontroll av blixtkommunikation

Blixten går (ibland) inte att starta. Bilder blir väldigt ljusa, väldigt mörka eller suddiga. Slutaren låter konstigt. Ofta beror dessa problem på att kameran inte kan kommunicera med blixten. Detta kan i sin tur bero på glapp, dålig kontakt eller dåliga batterier.

Kontrollera att kamera och blixt har kontakt:

• Starta kameran och ställ in bländare 32, som för intraoral fotografering
• Vrid på den främre kommandoratten tills det står ”F32” i kamerans lilla svartvita display
• Notera vad som står till vänster om F. Om man siktar mot olika motiv (ljusa/mörka, fönster/skugga) kommer värdet att ändras
• Starta blixten. När kameran och blixten har kontakt ska det stå 60 (eller möjligen 125, eller 250) till vänster om F, d.v.s. ”6o F 32” (nollan kan vara liten). Om man siktar mot olika motiv ska värdet inte ändras (mer än mellan 60, 125 och 250)
• Om värdet ändras: dubbelkolla att man valt F 32 och inte F 3,2. Om det inte står 60 eller om värdet ändå ändrar sig, fortsätt med följande kontrollsteg.

Kontrollera batterier i blixten:

• Kontrollera att fräscha vanliga 1,5V batterier används i blixten. Även nya uppladdade uppladdningsbara batterier ger bar 1,2V och kan ge problem. Använd bra icke uppladdningsbara
• Vanliga batterier ger 1,5V och minskar sakta i styrka. Man märker att de börjar bli dåliga om det tar lång tid för blixten att bli redo (grön eller röd lampa tändas på blixten)

Kontrollera att blixt och kamera har fysisk kontakt:

• Stäng av blixt och kamera. Montera loss blixten från kameran (ej från objektivet) genom att skruva på ringen på blixtfoten moturs så lång upp det går (det finns en lite sprint som låser fast blixten i kameran, denna måste skruvas upp helt)
• Dra sedan blixten bakåt så den lossnar från kamerans blixtfot. Skjut på och av blixten flera gånger så att kontaktytorna på blixt och kamera får bättre kontakt
• Sprita ev. kontakterna, på kamera och blixt, med men lätt fuktad trasa
• Montera åter blixten i kamerans blixtfot. Skjut den så långt fram som möjligt och skruva fast blixten igen
• Prova om de har kontakt, d.v.s. att det står ”60 F 32” och prova att ta en bild

Titta även på supportfilmen ”6.2 Nissinblixt montera kontrollera” för ytterligare information.

Spökfel - Bländaren går inte att ändra, det går inte att trycka av

Börja med att ta ut batteriet ur kameran i ca 10 sekunder och sätt i det igen.
Om man har ett äldre objektiv med bländarring på objektivet, ska detta vara låst vid det högsta värdet. Det finns ofta en liten spärr som man kan låsa med.

Nikon 60mm f/2.8, Micro-NIKKOR AF-D, har en bländarring närmast kameran. Denna ska stå på 32 och det lilla låsreglaget strax utanför bländarringen ska vara låst, så att bländarringen inte går att vrida på.

Flera typer av mystiska fel kan också bero på att objektivet inte sitter ordentligt på kameran.

• Stäng av kamera och blixt. Koppla loss blixten från objektivet, genom att trycka in två knappar samtidigt fram på blixten. Till höger och vänster på Sigma och uppe och nere på Nissin
• Koppla försiktigt loss objektivet från kameran (se Nikons manual D7500, sid 24-25)

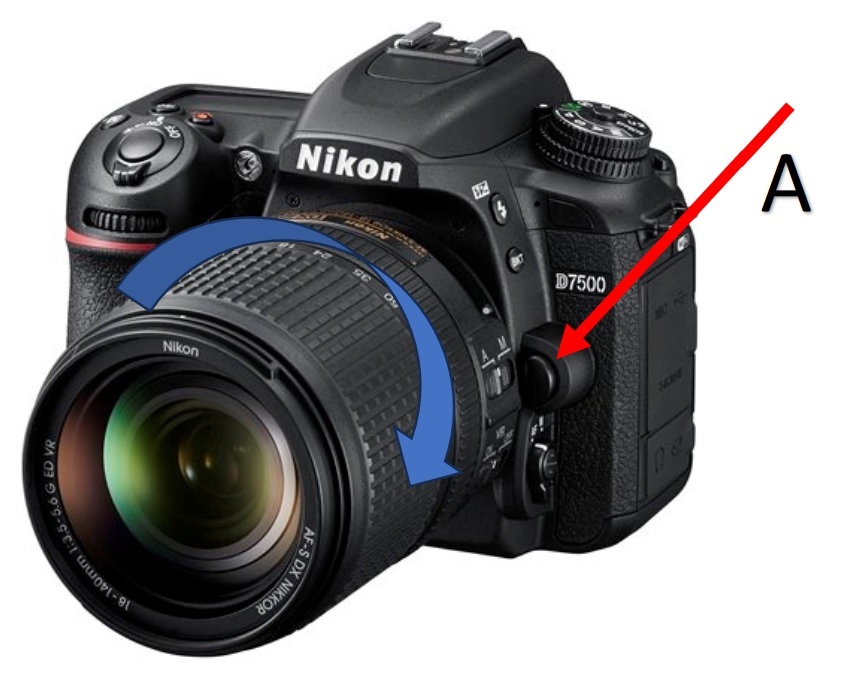

• Håll kameran med objektivet mot dig, som på bilden
• Tryck in den halvmåneformade knappen, röd pil ”A”
• Vrid försiktigt objektivet medurs, blå pil. Du behöver inte lossa objektivet helt från kameran, vrid ca 30 grader
• Släpp knappen, röd pil ”A” och montera försiktigt objektivet, genom att vrida moturs, så det klickar fast

Problem med minneskort

Kameran indikerar att kortet är låst eller vid andra kortproblem:

• Koppla ur eventuell USB-kabel från kameran
• Kontrollera att minneskortet är upplåst
• Prova om det fungerar i andra kameror, eller i dator. Spara i så fall undan eventuella bilder på kortet och formatera om det i datorn eller den andra kamera
• Prova med ett annat kort

Om inget fungerar – kontakta supporten.

Problem att få in bilder i röntgenprogram med USB-kabel

Om man har problem med direktskjutning beror felet ofta på glapp i USB-kabeln eller i kamerans USB-kontakt. Ett vanligt symtom är att datorn sporadiskt tappar och får tillbaka kontakten med kameran.

• Prova med en annan dator (om det finns). Fungerar det, be eran IT om hjälp med den strulande datorn
• Prova med en ny / annan USB-kabel. Tänk på att kameran har en special-USB-kontakt. Denna kontakt fungerar med D7500 och Z50.

Hjälper det inte med en ny kabel kan det vara kontakten i kameran som är trasig och man kan behöva skicka in den för reparation. Kontakta i så fall supporten.

Vi rekommenderar att man använder en kabelavlastare för att minska risken för skada på USB-kontakten.

Problem med att få autofokusen att låsa

Kameran försöker låsa fokus, men lyckas inte låsa. Ofta beror detta på att det är för lite kontrast i den punkt som man försöker låsa fokus på, eller att det är för mörkt.

Vi rekommenderar manuell fokus vi intraoral fotografering, men om man vill använda autofokus, kan man försöka att lägga fokus i skarven mellan två tänder. Tryck av halvvägs, komponera om och tryck av helt. Man kan också ta hjälp av t.ex. operationsbelysningen för att få mer ljus i munnen.

Konstiga färger, särskilt vid extraoral fotografering – porträtt

Det vanligaste är att man fotograferar för nära ett fönster och får direkt solljus på patienten. Försöka att ta bilden i den inre delen av rummet och att ha en neutral bakgrund bakom patienten. Helst ”mellangrå”, men vit eller svart kan fungera. Undvik starka färger.

Problemet kan också bero på att kameran inte har kontakt med blixten eller att blixtens batterier är dåliga (se ”Kontroll av blixtkommunikation”)
